Kılavuzlu Dalga Radar Seviye Vericisi
ZSRD70X Kılavuzlu Dalga Radarı Patlamaya- dayanıklı Manyetik Seviye ölçer, zaman yolculuğu prensibine dayanan bir ölçüm cihazıdır. Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler tarafından seviye sinyaline dönüştürülebilir.
Açıklama
Tanım:
ZSRD70X Kılavuzlu Dalga Radarı Patlamaya- dayanıklı Manyetik Seviye ölçer, zaman yolculuğu prensibine dayanan bir ölçüm cihazıdır. Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler tarafından seviye sinyaline dönüştürülebilir. Prob, yüksek-frekanslı darbeler gönderir ve kablo veya çubuk prob boyunca yayılır. Darbeler malzemenin yüzeyine çarptığında geri yansıtılır ve sayaçtaki alıcı tarafından alınır ve mesafe sinyali seviye sinyaline dönüştürülür.
Yansıyan darbe sinyali, kablo veya çubuk prob boyunca cihazın elektronik devre kısmına iletilir. Mikroişlemci, malzemenin yüzeyinde mikrodalga darbesinin oluşturduğu yankıyı tanımlamak için bu sinyali işler. Doğru yankı sinyali tanımlaması darbe yazılımı tarafından tamamlanır ve malzeme yüzeyinden D mesafesi, darbenin zaman yolculuğu T ile orantılıdır:
D=C×T/2
C ışık hızı nerede
Boş tankın E mesafesi bilindiğinden L seviyesi:
L=E-D
Boş tank yüksekliği E (=sıfır noktası) girildiğinde tank doludur
Yükseklik F (= tam ölçek) ve bazı uygulama parametreleri
Ayarlama, uygulama parametreleri ölçüm cihazının otomatik olarak ölçüme uyum sağlamasını sağlayacaktır
4-20mA çıkışına karşılık gelen miktar ortamı.
Ölçüm aralığı:
H----Ölçüm aralığı
L----boş depo mesafesi
B----üst kör bölge
E----Probtan tank duvarına kadar minimum mesafe
Üst kör bölge, malzemenin en yüksek malzeme yüzeyi ile ölçüm referans noktası arasındaki minimum mesafeyi ifade eder.
Alt kör bölge, kablonun tabanına yakın olan ve doğru bir şekilde ölçülemeyen mesafeyi ifade eder.
Üst kör bölge ile alt kör bölge arasında sınırlı bir ölçüm mesafesi vardır.
GİRİİŞ
1.1 Uygulama işlevi
RD800X77-81GHz FM FMCW radar ürünleri (milimetre dalga radarı olarak da bilinir),
Çünkü uzak hedef tespitinde, güçlü duman tozu ortamında, uzun mesafelerde Ku bandı radar frekansı milimetre dalga bandından daha yüksek bir değer benimser.
Milimetre dalga elektromanyetik dalga nedir: genellikle 30-300GHz frekans alanı
(dalga boyu 1~10 mm'dir) milimetre dalga adı verilen elektromanyetik dalga,
Mikrodalga ve uzak kızılötesi dalga örtüşen dalga boyu aralığı, dolayısıyla iki spektrumun özelliklerine sahiptir. Bu ürünün 77-81GHz bandı aşağıdaki özellikleriyle en az anlaşılan ve geliştirilen bölgedir.
● Geçici performansı iyi: Bu bandın darbe genişliği pikosaniyenin (ps) altı seviyesinde dar olabilir, bu nedenle çeşitli malzemelerin zaman çözümlü çalışması için kullanılabilir;
moleküler yapı; Örnekleme ölçüm teknolojisi sayesinde, uzak kırmızı arka plan gürültüsünün girişimini etkili bir şekilde bastırabilir.
● Çok geniş bir bant vardır: Bu bant darbe kaynağı genellikle yalnızca birkaç döngülü elektromanyetik dalga şokuna ihtiyaç duyar ve birçok biyolojik makromoleküler titreşim ve dönme enerjisi seviyesi, dielektrik, yarı iletken, süper iletken, ince film malzeme moleküler
bandın titreşim seviyesi yakın. Bu nedenle bu bant spektrumu bir
Malzeme absorpsiyon spektrumunu ölçmek için çok uygun olan ve niteliksel olarak kullanılabilen, milimetre dalga bandındaki malzeme bilgisini tespit etmek için etkili bir araç
kimlik uygulamaları.
● Tutarlılık: Tutarlı akım veya tutarlı lazer darbesinin doğrusal olmayan diferansiyel frekans etkisi tarafından yönlendirilen çift kutuplu salınım;
● Düşük enerji: Milimetre dalga foton enerjisi yalnızca birkaç milielektron volttur, X-ışını iyonizasyonu ve tespit edilecek maddenin yok edilmesi söz konusu olmayacaktır, dolayısıyla tespit edilecek maddeyi yok etmek kolay değildir.
● Güçlü penetrasyon: polar olmayan maddeler için güçlü bir penetrasyon kuvveti ile birçok
-metalik olmayan polar olmayan malzemeler bu bantta çok az ışın emilimine sahiptir, dolayısıyla malzemenin iç yapısını tespit etmek için kullanılabilir. Örneğin seramik / karton / plastik
ürünler/köpük bu bant elektromanyetik radyasyona karşı şeffaftır ve ayrıca makine/patlayıcı ve uyuşturucu araştırmak gibi havaalanı/istasyon güvenlik izlemesi veya devre kartı kaynak tespiti için de kullanılabilir.
Radar Bit Ölçer
● Polar moleküller tarafından absorbe edilmesi kolaydır: bu bant, tekdüze olmayan maddelerde-daha az saçılım gösterir ve su buharı içeriğini algılayıp ölçebilir. Onlar da olabilir
karakteristik profilleri analiz edilerek veya kalite kontrolü yapılarak incelenir.
Endüstriyel ölçüm alanında kullanılan 78GHz bant radarı olarak yüksek hassasiyet ve
-temassız seviye ve sıvı seviyesi ölçümü, diğer ölçümlerle karşılaştırılamaz avantajlara sahiptir
sıradan mikrodalga darbe radarı ve yönlendirilmiş dalga radarı. Son derece dar ışın ve
Penetrasyon yeteneği, ölçüm performansını zayıflatmadan süper karmaşık çalışma koşullarına daha fazla uyum sağlayabilir.
1.2 RD800X Uygulama alanına uygun ürünler
● Ürünün elektromanyetik dalga emisyon açısı 3 dereceden azdır; bu, dar alan veya kılavuz dalga boru hattı ölçümü için uygundur.
● Ürün, çok büyük bir depolama tankının ölçümü için uygun olan 120M ölçüm aralığına ulaşabilir
● Küçük depolama tankları için uygun, 7-8CM aralığında ürün ölçümü kör alanı
● Ürün son derece yüksek ölçüm doğruluğuna sahiptir ve yüksek hassasiyetli ölçüme uygundur
● Ürün, zengin yankı işleme algoritmasına ve çeşitli çalışma koşulları, karıştırma ve ısıtma çubuğuna ilişkin deneyim verilerine sahiptir.
1.3 RD800X Ürün özellikleri
● 77GHz-81GHz FM dalga radarı
● 5 GHz süper-geniş FM tarama frekansı genişliği, geniş uygulama yüzeyi
● Standart HART, RS485 / MODBUS veri yolu protokolü desteklenir
● Üst makine ayar yazılımını, depo yan tablasını ve diğer çalışma modlarını destekler
● 24VDC güç kaynağı
● Sahadaki çeşitli kurulum formlarına uyarlanmış basit kurulum yapısı

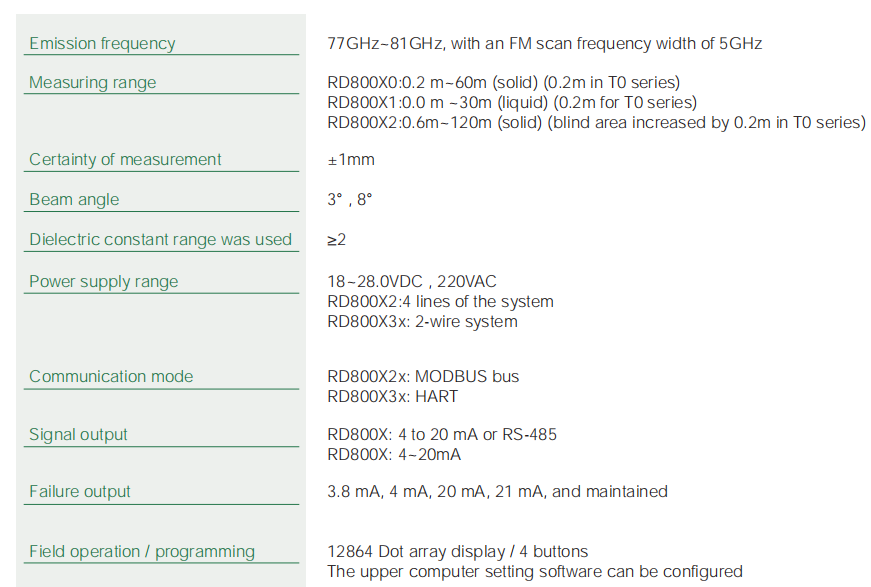

ÖZELLİKLER
DÜZENLEMEK
3.1 Kurulum sitesi
● Cihazı kabın ortasına veya kenarına yakın bir yere monte etmekten kaçının, aksi takdirde yanlış okumalar meydana gelebilir.
Sahte yankılardan kaçınma örneği
Merdiven konumu ve ızgara tankı işlemi
Duvara asma ve ızgara tankı tedavisi
Kurulum açısı
● Işın saçılması: Mikrodalga sinyalinin ve kap duvarının polarizasyon etkisi nedeniyle, cihazın kaplardan uzaklığı yan duvardan 20 mm'den az olmayacaktır.
● Polarizasyon etkisi:
(1) Düz engellerle ve dikey desteklerle karşılaşan emisyon konileri, büyük
sahte yansımalar Bu engeller büyük genliğe sahip radar sinyallerini yansıtır. Dairesel engellerin yüzeyi, radar sinyalinin yansıyan dalgası, küçük genlikte yanlış yansıma üretir.
(2) Minimum yanlış yansımayı elde etmek için, cihaz ilk önce aşağıdaki görüntüyü elde edecek şekilde döndürülür:
en iyi sinyal (en düşük yanlış yankı genliği) ve ardından yanlış yankı eğrisi oluşturulur.
Şekil 3-5 Cihazın radar ışın alanı geometrisinin şematik diyagramı
● FM çözünürlüğü
RD800X B=5.1GHz frekans modülasyonu bant genişliği, minimum mesafe çözünürlüğü
RD800X'in IF sinyali, 0,1 mm'lik ölçüm doğruluğu ile kendi algoritmasıyla analiz edildi.
● Mesafe çözünürlüğü (Aralık Çözünürlüğü)
Genel olarak konuşursak, mesafe çözünürlüğü, iki nesne nesnesinin ne kadar uzakta olduğunu ifade eder ve bit radarı, bir nesne yerine iki nesneyi ayırt edebilir ve ilgili nesneleri ölçebilir.
mesafeler.
İki nesne arasındaki mesafe aralığı, nesne radarının mesafe çözünürlüğünden daha azsa, radar yalnızca nesnelerden herhangi birinin mesafe değerine eşit olmayan, ancak iki nesnenin mesafe değerlerinin birleşimi olan bir mesafe değerini ölçebilir.
● Ölçüm doğruluğu (Doğruluk)
Yalnızca tek bir nesne varsa ve nesne küçük bir mesafe boyunca hareket ediyorsa konum radarının mesafe değişikliğini tanıyıp tanıyamayacağı. Tek bir nesnenin hareket mesafesini belirleyen göstergeye hassasiyet denir.
BOYUTLAR
